1. Jurnal [back]

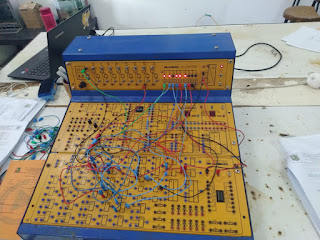

2. Hardware [back]
1.
Analisa Pengaruh
Clock terhadap output
a.
Gerbang NOT
Pada saat B1 off (0), output pada Gerbang NOT adalah 0, karena output pada gerbang NOT dibalikkan.
Pada saat B1 off (0), output pada Gerbang NOT adalah 0, karena output pada gerbang NOT dibalikkan.
b. Gerbang NAND
Pada saat B1 off (0), akan menghasilkan output
LED selalu mati atau logika 0. Sesuai teori, apabila gerbang AND diberi input
yang terdapat logika 0, maka akan menghasilkan logika 0.
Pada saat B1 on (1), akan menghasilkan ouput LED sesuai dengan clock, karena saat clock bernilai 1, dan B1 juga berlogika 1 maka akan memberikan output berlogika 1. saat clock bernilai 0, maka gerbang akan berlogika 0.
Pada saat B1 on (1), akan menghasilkan ouput LED sesuai dengan clock, karena saat clock bernilai 1, dan B1 juga berlogika 1 maka akan memberikan output berlogika 1. saat clock bernilai 0, maka gerbang akan berlogika 0.
c.
Gerbang OR
Pada saat B1 off (0), akan menghasilkan output LED sesuai dengan clock, karena sesuai dengan teori OR akan memberikan logika 1 jika salah satu input diberikan logika 1, dan akan memberikan logika 0 jika semua input berlogika 0.
Pada saat B1 off (0), akan menghasilkan output LED sesuai dengan clock, karena sesuai dengan teori OR akan memberikan logika 1 jika salah satu input diberikan logika 1, dan akan memberikan logika 0 jika semua input berlogika 0.
Pada saat B1 on (1), akan menghasilkan
ouput LED selalu on, karena prinsipnya OR akan memberikan logika 1 jika ada salah
satu atau kedua inputnya berlogika 1.
d.
Gerbang EX-OR
Pada saat B1 off (0), akan menghasilkan output
LED sesuai dengan clock, karena sesuai dengan teori EX-OR akan memberikan
logika 1 jika kedua inputnya berbeda.
Pada saat B1 on (1), akan menghasilkan
ouput LED berlawanan dengan clock, karena prinsipnya EX-OR akan memberikan output
bernilai 1 jika kedua input nya memiliki logika yang berbeda. Pada awal clock
berlogika 0 dan B1 bernilai 1 sehingga output berlogika 1.
e.
Gerbang NAND
Pada saat B1 off (0), akan menghasilkan
ouput LED bernilai 1. Sesuai teori, apabila kedua input gerbang NAND berlogika
0, maka akan menghasilkan logika 1 dan apabila kedua input berlogika 1, maka
output 0. Prinsip gerbang NAND berkebalikan dengan gerbang AND.
Pada saat B1 on (1), akan menghasilkan output LED berlawanan dengan clock, karena saat clock bernilai 1, dan B1 juga berlogika 1 maka akan memberikan output berlogika 0.
Pada saat B1 on (1), akan menghasilkan output LED berlawanan dengan clock, karena saat clock bernilai 1, dan B1 juga berlogika 1 maka akan memberikan output berlogika 0.
f.
Gerbang NOR
Pada saat B1 off (0), akan akan
menghasilkan output LED berlawanan dengan clock. Sesuai teori, apabila kedua
input gerbang OR berlogika 0, maka akan menghasilkan logika 1. Prinsip gerbang
NOR berkebalikan dengan gerbang OR.
Pada saat B1 off (0), akan akan
menghasilkan output LED selalu mati. Sesuai teori, apabila kedua input gerbang NOR
berlogika 0, maka akan menghasilkan logika 1.
g.
Gerbang EX-NOR
Pada saat B1 off (0), akan menghasilkan
ouput LED berlawanan dengan clock, karena sesuai dengan teori EX-NOR akan
memberikan output bernilai 1 jika kedua input nya memiliki logika yang sama.
Pada awal clock berlogika 0 dan B1 bernilai 0 sehingga output berlogika 1.
Pada saat B1 on (1), akan menghasilkan output
LED sesuai dengan clock, Jadi, pada saat clock berlogika 1
dan B1 berlogika 1 maka output bernilai 1.
2.
Bandingkan
antara hasil dengan teori
Berdasarkan percobaan yang telah dilakukan,
didapatkan hasil yang sesuai dengan teori atau tabel kebenaran pada semua
gerbang logika yang diuji cobakan.
