Laporan Akhir 2 (Percobaan 2)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Pratikum

4. Analisa

5. Link Download

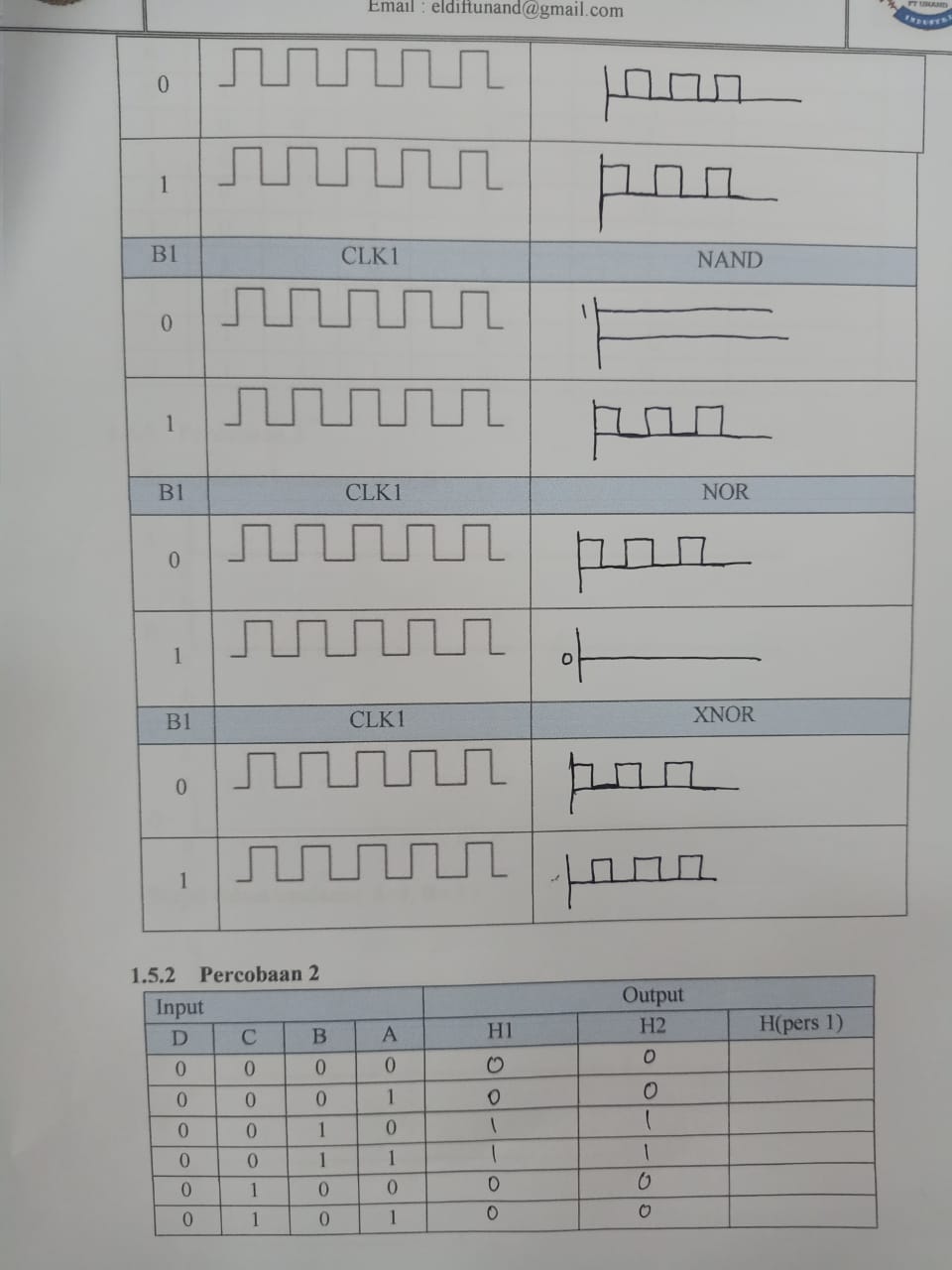

1. Jurnal [back]

2. Hardware [back]

3. Video Pratikum [back]

4. Analisa [back]

Bandingkan antara hasil dengan teori

Analisa jalan logika variasi 4 - 6 pada percobaan 2

    Pada percobaan 2, terdapat 4 masukkan yaitu A,B,C,dan D. Adapun macam-macam Gerbang logika yang digunakan yaitu XOR,AND, dan OR. Berikut adalah  rangkaian yang digunakan pada percobaan 2.

Variasi 4

Pada variasi 4, input dari B = 1 dan D = 0 masuk gerbang logika EX-OR dan menghasilkan output 1. Input A = 1, C = 0 di NOT kan C’ = 1, dan D = 0 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang EX-OR BD=1 dan gerbang AND AC'D=0 masuk ke melewati gerbang logika OR. Hasil pada H1 = 1. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran (perhitungan sama dengan percobaan). Pada variasi 4, input dari B = 1 dan D = 0 masuk gerbang logika EX-OR dan menghasilkan output 1. Input A = 1, B = 1, dan C = 0 di NOT kan C’=1 masuk ke gerbang logika AND dan menghasilkan output 1. Lalu output dari gerbang EX-OR BD=1 dan gerbang AND ABC’=1 masuk ke melewati gerbang logika OR. Hasil pada H2 = 1. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran.

Variasi 5

Pada variasi 5, input dari B = 0 dan D = 0 masuk gerbang logika EX-OR dan menghasilkan output 0. Input A = 0, C = 1 di NOT kan C’ = 0, dan D = 0 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang EX-OR BD=0 dan gerbang AND AC'D=0 masuk ke melewati gerbang logika OR. Hasil pada H1 = 0. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran (perhitungan sama dengan percobaan). Pada variasi 5, input dari B = 0 dan D = 0 masuk gerbang logika EX-OR dan menghasilkan output 0. Input A = 0, B = 0, dan C = 1 di NOT kan C’ = 0 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang EX-OR BD=0 dan gerbang AND ABC’=0 masuk ke melewati gerbang logika OR. Hasil pada H2 = 0. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran.

Variasi 6

Pada variasi 6, input dari B = 0 dan D = 0 masuk gerbang logika EX-OR dan menghasilkan output 0. Input A = 1, C = 1 di NOT C’ = 0, dan D = 0 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang EX-OR BD=0 dan gerbang AND AC'D=0 masuk ke melewati gerbang logika OR. Hasil pada H1 = 0. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran (perhitungan sama dengan percobaan). Pada variasi 6, input dari B = 0 dan D = 0 masuk gerbang logika EX-OR dan menghasilkan output 0. Input A = 1, B = 0, dan C = 1 di NOT C’ = 0 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang EX-OR BD=0 dan gerbang AND ABC’=0 masuk ke melewati gerbang logika OR. Hasil pada H2 = 0. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran.

5.Link Download [back]

download video di sini

download html di sini
