Laporan Akhir 2 (Percobaan 3)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Pratikum

4. Analisa

5. Link Download

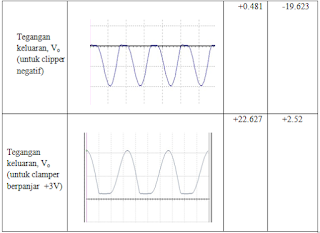

1. Jurnal [back]

2. Hardware [back]

3. Video Pratikum [back]

4. Analisa [back]

1.        Jelaskan prinsip kerjanya dari rangkaian rangkaian percobaan

Pada clamper positif, pada saat setengah gelombang negatif, arus mengalir ke dioda karena hambatan dioda lebih kecil dibandingkan dengan hambatan RL. Keluaran pada output setengan gelombang negatif nilainya sesuai dengan nilai tegangan pada dioda. Kemudian arus mengalir ke kapasitor dan mengisi kapasitor 100nF senilai V_S. Pada saat setengah gelombang positif, arus mengalir ke kapasitor dan mengisi kapasitor senilai V_S, sehingga pada kapasitor tersimpan tegangan sebesar 2V_S. Nilai tegangan pada kapasitor akan keluar sebagai gelombang positif sebesar 2V_S.

Pada clamper negatif, pada saat setengah gelombang positif, arus mengalir ke dioda karena hambatan dioda lebih kecil dibandingkan dengan hambatan RL. Keluaran pada output setengan gelombang positif nilainya sesuai dengan nilai tegangan pada dioda. Kemudian arus mengalir ke kapasitor dan mengisi kapasitor 100nF senilai V_S. Pada saat setengah gelombang negatif, arus mengalir ke kapasitor dan mengisi kapasitor senilai V_S, sehingga pada kapasitor tersimpan tegangan sebesar 2V_S. Nilai tegangan pada kapasitor akan keluar sebagai gelombang negatif sebesar 2V_S.

2.        Jelaskan pengaruh besar nilai kapasitor pada rangkaian clamper

Besarnya nilai kapasitor akan berperngaruh pada waktu pengisian dan pengosongan kapasitor. Apabila nilai kapasitor semakin besar, maka waktu pengisian dan pengosongan kapasitor akan semakin lama. Apabila nilai kapasitor semakin kecil, maka waktu pengisian dan pengosongan kapasitor akan semakin cepat.

3.        Apa pengaruh besarnya Tegangan dan frekuensi pada Sumber AC terhadap sinyal keluaran Clamper

Tegangan pada sumber AC mempengaruhi nilai amplitudo pada sinyal keluaran clamper. Semakin besar nilai tegangan pada sumber AC, maka akan nilai amplitudo sinyal output akan semakin besar. Pada oscilloscope, tegangan dapat diatur menggunakan volt/div.

Frekuensi pada sumber AC mempengaruhi banyaknya gelombang yang terbentuk. Semakin besar nilai frekuensi, maka gelombang yang terbentuk akan semakin banyak, dan begitu pula sebaliknya. Pada oscilloscope frekuensi diatur menggunakan time/div.

4.        Pengaruh penambahan sumber AC pada rangkaian Clamper

Penambahan sumber AC akan mempengaruhi posisi sinyal output dalam arah vertikal. Apabila penambahan sumber AC semakin besar, maka posisi sinyal output akan bergeser semakin ke atas.
