Laporan Akhir Percobaan 1 Modul 1
ON-OFF LED





-            Arduino Uno

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel.Arduino yang digunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P.

-            Resistor

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk  membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai teminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V = I.R).

-            LED

LED didefinisikan sebagai suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya. Led (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator atau lampu indikator.

A.      General Input/Output

Input adalah semua data dan perintah yang dimasukkan ke dalam memori untuk diproses lebih lanjut oleh mikroprosesor. Sebuah perangkat input adalah komponen piranti keras yang memungkinkan user atau pengguna memasukkan data ke dalam mikroprosesor. Output adalah data hasil yang telahdiproses. Perangkat output adalah semua komponen piranti keras yang menyampaikan informasi kepada orang-orang yang menggunakannya.

Pada Arduino, pin input/output terdiridari digital dan analog yang jumlah pin-nya tergantung jenis Arduino yang digunakan. Input digital digunakan untuk mendeteksi perubahan logika biner pada pin tertentu. Adanya input digital memungkinkan mikrokontroler untuk dapat menerjemahkan 0V menjadi logika LOW dan 5V menjadi logika HIGH. Membaca sinyal digital pada Arduino dapat menggunakan sintaks digitalRead(pin);

B.       Arduino Uno

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan pada prkatikum ini adalah arduino mega yang menggunakan chip AVR ATmega 2560 yang memiliki fasilitas PWM, komunikasi serial, ADC, timer, interupt, SPI dan I2C. Sehingga Arduino bisa digabungkan bersama modul atau alat lain dengan protocol yang berbeda-beda. Bahasa pemograman yang digunakan adalah bahasa C. Tetapi bahasa ini sudah dipermudah menggunakan fungsi-fungsi yang sederhana sehingga lebih mudah dalam memprogramnya. Dalam memprogram arduino, kita bisa menggunakan serial komunikasi agar arduino dapat berhubungan dengan komputer ataupun aplikasi lain.

Beberapa fitur dari Arduino Mega 2560 ini adalah :

Microcontroller

ATmega2560

Operating Voltage

5V

Input Voltage (recommended)

7-12V

Input Voltage (limits)

6-20V

Digital I/O Pins

54 (of which 15 provide PWM output)

Analog Input Pins

16

DC Current per I/O Pin

20 mA

DC Current for 3.3V Pin

50 mA

Flash Memory

256 KB of which 8 KB used by bootloader

SRAM

8 KB

EEPROM

4 KB

Clock Speed

16 MHz



BAGIAN-BAGIAN DARI ARDUINO MEGA 2560

·           Soket USB

Soket USB adalah soket untuk kabel USB yang disambungkan ke komputer atau laptop. Berfungsi untuk mengirimkan program ke Arduino dan juga sebagai port komunikasi serial.

·           Input / Output Digital

Input/Output Digital atau digital pin adalah pin-pin untuk menghubungkan Arduino dengan komponen  atau  rangkaian  digital.  Pada  Arduino  Mega  terdapat  53  I/O  Digital  dimana  16 diantaranya dapat dijadikan sebagai output PWM

·           Input Analog

Input Analog atau analog pin adalah pin-pin yang berfungsi untuk menerima sinyal dari komponen atau rangkaian analog. Misalnya dari potensiometer, sensor suhu, sensor cahaya, dsb. Terdapat 16 input analog pada arduino mega 2560.

·           Pin POWER

Pin-pin catu daya adalah pin yang memberikan tegangan untuk komponen atau rangkaian yang dihubungkan dengan Arduino. Pada bagian catu daya ini terdapat juga pin Vin dan Reset.Vin digunakan untuk memberikan tegangan langsung kepada Arduino tanpa melalui tegangan USB atau adaptor.

·           Tombol RESET

Reset adalah pin untuk memberikan sinyal reset melaui tombol atau rangkaian eksternal.

·           Jack Baterai/Adaptor

Soket baterai  atau adaptor digunakan untuk menyuplai Arduino dengan tegangan  dari  baterai/adaptor 9V pada saat Arduino sedang tidak disambungkan ke komputer. Kalau Arduino sedang disambungkan ke komputer melalui USB, Arduino mendapatkan suplai tegangan dari USB, jadi tidak perlu memasang baterai/adaptor saat memprogram Arduino.






int led [ ] = {2, 3, 4, 5, 6, 7, 8, 9};

void setup(){

  for (int i = 0; i <= 8; i++){

    pinMode (led[i], OUTPUT);

    }

}

void loop(){

  for (int hidup = 0; hidup <= 8; hidup++){

    digitalWrite(led[hidup], HIGH);

    delay(100);

    }

  delay(100);

  for (int mati = 0; mati <= 8; mati++){

    digitalWrite(led[mati], LOW);

    delay(100);

    }

  delay(100);

}

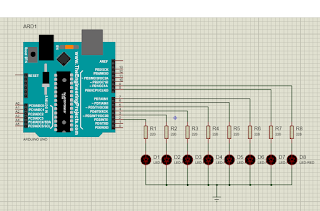

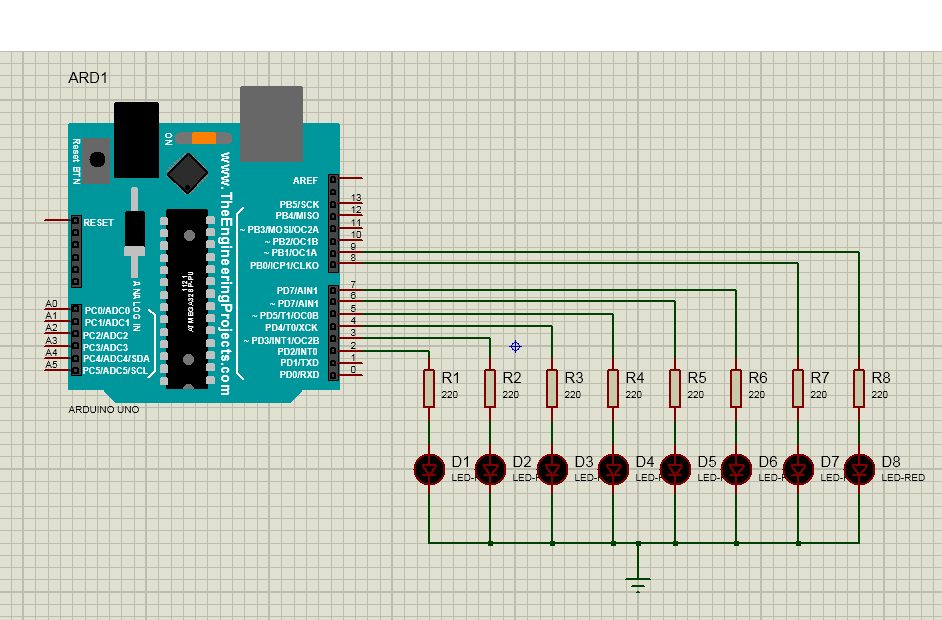

Rangkaian terdiri dari arduino, resistor, led. Pin digital arduino dihubungkan ke resistor kemudian ke kaki anoda led, karena forward bias, sedangkan katoda dihubungkan ke ground. Pada listing program, pertama deklarasikan pin yang digunakan. Void set up merupakan fungsi dibaca sekali yaitu merupakan pendeklarasian setiap pin yang digunakan sebagai output. Void loop merupakan fungsi yang dilakukan secara berulang. Terdapat perulangan for dari 0 sampai 8, yang mana akan mengakibatkan led hidup secara bergantian dari kiri ke kanan dengan delay 100 ms. Kemudian perulangan for kedua yaitu led mati secara bergantian dari  kiri ke kanan dengan delay 100 ms.

1.        Apabila tipe data int diganti menjadi tipe data byte, apa yang terjadi?

Tipe data int memiliki ukuran memori 32 bit dengan range antara -2.147.483.648 - 2.147.483.647. Sedangkan tipe data byte memiliki ukuran memori 8 bit dengan range antara 0-255. Apabila pada listing program tipe data int diganti dengan tipe data byte, maka tidak ada perubahan atau perbedaan output pada rangkaian.

2.        Apa yang tejadi ketika delay (100) diganti menjadi delay (1000) pada baris 10?

Apabila delay (100) diganti menjadi delay(1000), maka selang waktu perubahan pada  pergantian kondisi dari ON menjadi OFF atau sebaliknya adalah 1 s. Delay pada listing program berfungsi sebagai deklarasi lamanya selang waktu pada pergantian kondisi.

3.        Apa yang terjadi jika resistor yang awalnya 220 W diganti menjadi 1 kW?

Jika resistor diganti, maka LED akan redup, karena hambatan yang digunakan terlalu besar sehingga arus yang mengalir kecil.
