Laporan Akhir Percobaan 1 Modul 3
Komunikasi UART





-          Arduino

Arduino adalah kit elektronik atau papan rangkaian elektronik open sourcyang di dalamnya terdapat komponen utama yaitu sebuachip mikrokontroler dengan jenis AVR dari perusahaan Atmel.Arduino yang digunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P.

-          Push Button

Push Button adalah saklar yang berupa tombol dan berfungsi sebagai pemutus atau penyambung arus listrik dari sumber arus ke beban listrik. Suatu sistem saklar tekan push button terdiri dari saklar tekan start, stop reset dan saklar tekan untuk emergency. Push button memiliki kontak NC (normally close) dan NO (normally open).

-          LED

LED didefinisikan sebagai suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya. Led (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator atau lampu indikator.


A.      Universal Asynchronous Receiver Transmitter (UART)

UART (Universal Asynchronous Receiver-Transmitter) adalah bagian perangkat keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial. UART biasanya berupa sirkuit terintegrasi yang digunakan untuk komunikasi serial pada computer atau port serial perangkat periperal.

Cara Kerja Komunikasi UART

Gambar 1 Cara Kerja Komunikasi UART

Data dikirimkan secara parallel dari data bus ke UART1. Pada UART1 ditambahkan start bit, parity bit, dan stop bit kemudian dimuat dalam satu paket data. Paket data ditransmisikan secara serial dari Tx UART1 ke Rx UART2. UART2 mengkonversikan data dan menghapus bit tambahan, kemudia di transfer secara parallel ke data bus penerima.

B.       Serial Peripheral Interface (SPI)

Serial Peripheral Interface ( SPI ) merupakan salah satu mode komunikasi serial synchrounouskecepatantinggi yang dimiliki oleh ATmega 328. Komunikasi SPI membutuhkan 3 jaluryaitu MOSI, MISO, dan SCK. Melalui komunikasi ini data dapat saling dikirimkan baik antara mikrokontroller maupun antara mikrokontroller dengan peripheral lain di luar mikrokontroler.

MOSI: Master Output Slave Input Artinya jika dikonfigurasi sebagai master maka pin MOSI sebagai output tetapi jika dikonfigurasi sebagai slave maka pin MOSI sebagai input.

MISO: Master Input Slave Output Artinya jika dikonfigurasi sebagai master maka pin MISO sebagai input tetapi jika dikonfigurasi sebagai slave maka pin MISO sebagai output.

SCLK: Clock Jika dikonfigurasi sebagai master maka pin CLK berlaku sebagai output tetapi jika dikonfigurasi sebagai slave maka pin CLK berlaku sebagai input.

SS/CS: Slave Select/ Chip Select adalah jalur master memilih slave mana yang akan dikirimkan data.

Cara Kerja Komunikasi SPI

Gambar 2 Cara Kerja Komunikasi SPI

Sinyal clock dialirkandari master ke slave yang berfungsiuntuksinkronisasi. Master dapatmemilih slave mana yang akan dikirimkan data melalui slave select, kemudian data dikirimkan dari master ke slave melalui MOSI. Jika master butuh respon data maka slave akan mentransfer data ke master melalui MISO.

C.      Inter Integrated Circuit (I2C)

Inter Integrated Circuit atau sering disebut I2C adalah standar komunikasi serial dua arah menggunakan dua saluran yang didisain khusus untuk mengirim maupun menerima data. Sistem I2C terdiri dari saluran SCL (Serial Clock) dan SDA (Serial Data) yang membawa informasi data antara I2C dengan pengontrolnya.

Cara Kerja Komunikasi I2C

Gambar 3 Cara Kerja Komunikasi I2C

Pada I2C, data ditransfer dalam bentuk message yang terdiri dari kondisi start, Address Frame, R/W bit, ACK/NACK bit, Data Frame 1, Data Frame 2,  dankondisi Stop.

Kondisi start dimana saat pada SDA beralih dari logika high ke low sebelum SCL.

Kondisi stop dimana saat pada SDA beralih dari logika low ke high sebelum SCL.

R/W bit berfungsi untuk menentukan apakah master mengirim data ke slave atau meminta data dari slave. (logika 0 = mengirim data ke slave, logika 1 = meminta data dari slave)

ACK/NACK bit berfungsi sebagai pemberi kabar jika data frame ataupun address frame telah diterima receiver.

D.      Arduino

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bias menggunakan komunikasi serial agar Arduino dapat berhubungan dengan computer ataupun perangkat lain.

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :

Gambar 4 Arduino Uno

Microcontroller                                           ATmega328P

Operating Voltage                                      5 V

Input Voltage (recommended)                   7 – 12 V

Input Voltage (limit)                                  6 – 20 V

Digital I/O Pins                                          14 (of which 6 provide PWM output)

PWM Digital I/O Pins                                6

Analog Input Pins                                       6

DC Current per I/O Pin                              20 mA

DC Current for 3.3V Pin                            50 mA

Flash Memory                                            32 KB of which 0.5 KB used by bootloader

SRAM                                                        2 KB

EEPROM                                                   1 KB

Clock Speed                                               16 MHz

BAGIAN-BAGIAN ARDUINO UNO

POWER USB

Digunakan untuk menghubungkan Papan Arduino dengan computer lewat koneksi USB.

POWER JACK

Supply atau sumber listrik untuk Arduino dengant ipe Jack. Input DC 5 - 12 V.

Crystal Oscillator

Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

Reset

Digunakan untuk mengulang program Arduino dari awal atau Reset.

Digital Pins I / O

Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika (0atau 1). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

Analog Pins

Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

LED Power Indicator

Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.

BAGIAN-BAGIAN PENDUKUNG

RAM

RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalamwaktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory)

ROM

ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM.



Flowchart Master

Flowchart Slave


Master:

//MASTER

#define button 2 //Deklarasi pin 2 untuk button



void setup()        //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(button, INPUT_PULLUP);

  Serial.begin(9600); //Set baud rate 9600

}



void loop()         //Semua kode dalam fungsi ini dieksekusi berulang

{

  int nilai = digitalRead(button);



  //Button ditekan

  if (nilai == 0)

  {

    Serial.print("1");

  }

  else

  {

    Serial.print("2");

  }



  delay(200);

}



Slave:

//SLAVE

#define led 12 //Deklarasi pin 12 untuk LED



void setup()    //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(led, OUTPUT); //Deklarasi LED sebagai output

  Serial.begin(9600);           //Set baud rate 9600

}



void loop()                          //Semua program dalam fungsi ini dieksekusi berulang

{

  if (Serial.available() > 0)

  {

    int data = Serial.read();

    if (data == '1') //Jika data yang dikirimkan berlogika

    {

      digitalWrite(led, HIGH); //LED menyala

    }

    else

    {

      digitalWrite(led, LOW); //LED mati

    }



  }



}

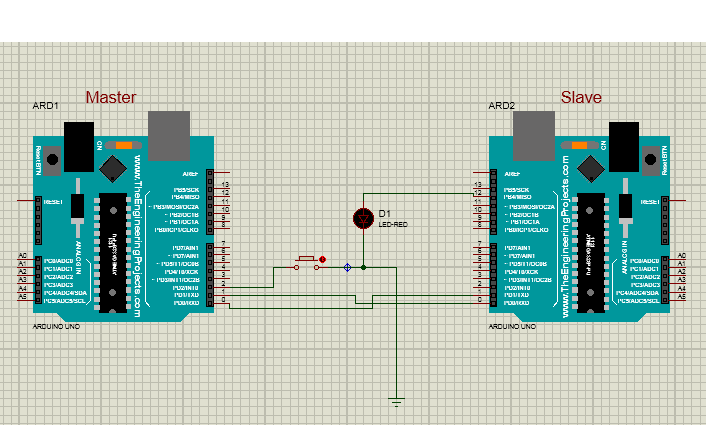

Komponen pada rangkaian ini terdiri dari 2 buah arduino uno, push button, dan LED. Hubungkan pin receiver dan transmitter antar kedua arduino uno. Arduino uno pertama sebagai master, pin transmitternya dihubungkan ke receiver slave dan arduino kedua sebagai slave, pin transmitternya dihubungkan ke receiver master. Pin 2 digital master dihubungkan ke button, pin 12 slave dihubungkan ke LED. Pada listing program master arduino, deklarasikan pin 2 sebagai push button. Void setup merupakan fungsi yang dijalankan sekali, yang berisi deklarasi pin mode button input pull up. Push button sebagai input pull up akan berlogika LOW apabila ditekan dan berlogika HIGH apabila tidak ditekan. Void loop merupakan fungsi yang dijalankan secara berulang berisi deklarasi nilai dalam bentuk data int sebagai pembacaan nilai button. Pada perulangan if, if nilai 0 (button ditekan), dikirimkan angka “1”, selain itu dikirimkan angka “2”, dengan delay 200 ms. Pada listing program slave, pertama deklarasikan pin 12 sebagai pin yang terhubung ke LED. Pada fungsi void setup, pin mode led output yaitu mendeklarasikan led sebagai output. Pada fungsi void loop, jika terdapat data yang dikirimkan dari master, maka akan diperiksa angka berapa yang dikirimkan. Jika data yang diterima adalah angka 1, led akan hidup dan jika data yang diterima selain angka  1, maka led akan mati.


1.        Jika pada LED dan push button ditambahkan 100k ohm resistor, apa yang akan terjadi? Jelaskan

Jika ditambahkan resistor 100k pada LED dan push button maka LED tidak akan menyala. Karena resistor 100k memiliki tahanan yang sangat besar sehingga akan menghambat arus yang akan masuk ke LED dan menyebabkan LED tidak menyala.

2.        Bagaimana pengaruh input pullup/pulldown pada rangkaian? Jelaskan

Rangkaian percobaan ini menggunakan input pull up, yang mana akan berlogika 0 (LOW) pada saat button ditekan dan akan berlogika 1 (HIGH) pada saat button tidak ditekan. Untuk menghidupkan LED, karakter yang harus diterima oleh arduino slave dari master adalah “1”, selain itu led akan mati. Pada program master, jika button menghasilkan logika 0, maka akan arduino master akan mengirim karakter “1” ke arduino slave. Sehingga LED akan hidup apabila button ditekan.

Jika pada rangkaian digunakan input pull down, maka button akan berlogika 1 (HIGH) pada saat button ditekan dan akan berlogika 0 (LOW) pada saat button tidak ditekan. Untuk menghidupkan LED, karakter yang harus diterima oleh arduino slave dari master adalah “1”, selain itu led akan mati. Pada program master, jika button menghasilkan logika 0, maka akan arduino master akan mengirim karakter “1” ke arduino slave. Sehingga LED akan hidup apabila button tidak ditekan.


download file rangkaian di sini
download video di sini
download program arduino master di sini
download program arduino slave di sini
download library arduino uno di sini
download datasheet arduino di sini
download html di sini
