1. Kondisi [back]
Rancanglah rangkaian inverting amplifier sesuai pada percobaan dan ganti resistor dengan ukuran 3,3k ohm untuk R1 dan R2, atur tegangan input menjadi 1,2 V serta catatlah tegangan output yang dihasilkan.

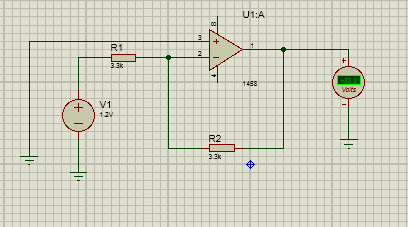

2. Gambar Rangkaian Simulasi [back]

3. Video Simulasi [back]

4. Prinsip Kerja Rangkaian [back]
Rangkaian terdiri dari sumber DC 1,2 V, dua resistor sebesar 2,2kW, dan amplifier. Rangkaian diatas merupakan rangkaian penguat inverting yang merupakan rangkaiaan elektronika yang berfungsi untuk memperkuat dan membalik polaritas sinyal masukan. Sebuah penguat pembalik menggunakan umpan balik negatif untuk membalik dan menguatkan sebuah tegangan. Secara matematis, besarnya faktor penguat (A) adalah –Rf/Ri, dan tegangan output (Vout) adalah Vin(–Rf/Ri).
Rangkaian diatas dinamakan penguat inverting karena input yang dimasukan ke kaki inverting. Prinsip kerja dari rangkaian tersebut adalah tidak adanya arus yang masuk ke kaki input karena besarnya inpedansinya. Arus yang dihasilkan sumber tegangan yang mengalir ke R1 akan diteruskan ke R2 sehingga dari arus yang mengalir ke R2. Tegangan yang dihasilkan dari R2 tersebut merupakan output dari inverting amplifier, karena inputnya berasal dari kaki inverting maka outputnya akan dibalik, berdasarkan rangkaian ini dari + menjadi -.
Secara sistematis, maka:
Penguat (A) = –Rf/Ri = -3300/3300 = -1
Vout = Vin(–Rf/Ri) = 1,2 (-1) = -1,2

5.Link Download [back]
download file rangkaian di sini
download video di sini
download html di sini
