Laporan Akhir 1 (Percobaan 2)

[KEMBALI KE MENU SEBELUMNYA]

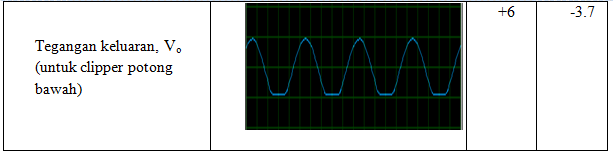

1. Jurnal [back]

2. Hardware [back]
Clipper Negatif

Clipper Positif


3. Video Pratikum [back]

4. Analisa [back]
1.        Jelaskan prinsip kerja dari rangkaian perc 1
Pada clipper atas, bentuk sinyal puncak atasnya terpotong, berarti digunakan clipper positif, dimana sinyal positif yang dipotong oleh clipper. Saat setengah siklus positif (foward bias) tegangan input, arus melewati dioda karena hambatan dioda lebih kecil dibandingkan dengan RL. Selama setengah siklus setengan negatif, arus tidak melalui dioda karena reverse bias, sehingga arus melewati RL dan sinyal yang terbentuk sama dengan sinyal input.
Pada clipper bawah, bentuk sinyal puncak bawanya terpotong, berarti digunakan clipper negatif, dimana sinyal negatif yang dipotong oleh clipper. Saat setengah siklus negatif (foward bias) tegangan input, arus melewati dioda karena hambatan dioda lebih kecil dibandingkan dengan RL. Selama setengah siklus setengan positif, arus tidak melalui dioda karena reverse bias, sehingga arus melewati RL dan sinyal yang terbentuk sama dengan sinyal input.
2.        Apa pengaruh besarnya nilai R pada rangkaian terhadap sinyal output clipper
Ketika nilai R semakin besar, amplitudo sinyal output yang terbentuk akan semakin kecil. Ketika nilai R semakin kecil, amplitudo sinyal output yang terbentuk akan semakin besar. Hal ini berarti nilai R berbanding terbalik dengan amplitudo sinyal output pada clipper.
3.        Apa pengaruh besarnya Tegangan dan frekuensi pada Sumber AC terhadap sinyal keluaran Clipper
Tegangan pada sumber AC mempengaruhi nilai amplitudo pada sinyal keluaran clipper. Semakin besar nilai tegangan pada sumber AC, maka akan nilai amplitudo sinyal output akan semakin besar. Pada oscilloscope, tegangan dapat diatur menggunakan volt/div.
Frekuensi pada sumber AC mempengaruhi banyaknya gelombang yang terbentuk. Semakin besar nilai frekuensi, maka gelombang yang terbentuk akan semakin banyak, dan begitu pula sebaliknya. Pada oscilloscope frekuensi aturdenganmenggunakan time/div.
4.        Pengaruh penambahan sumber AC pada rangkaian Clipper
Penambahan sumber AC akan mempengaruhi bentuk dari sinyal output pada clipper. Ketika sumber AC ditambahkan maka nilai tegangan gelombang sinyal yang terpotong akan bertambah karena ditambahkan nilai tegangan dari sumber AC. Ketika penambahan tegangan output sudah sama dengan nilai pada sinyal input, maka penambahan sumber AC tidak memiliki pengaruh karena sudah mencapai titik maksimal. Ketika sumber AC dihilangkan, maka nilai tegangan yang terpotong akan memiliki nilai sesuai dengan besar tegangan dioda

5.Link Download [back]
download video di sini
download html di sini
